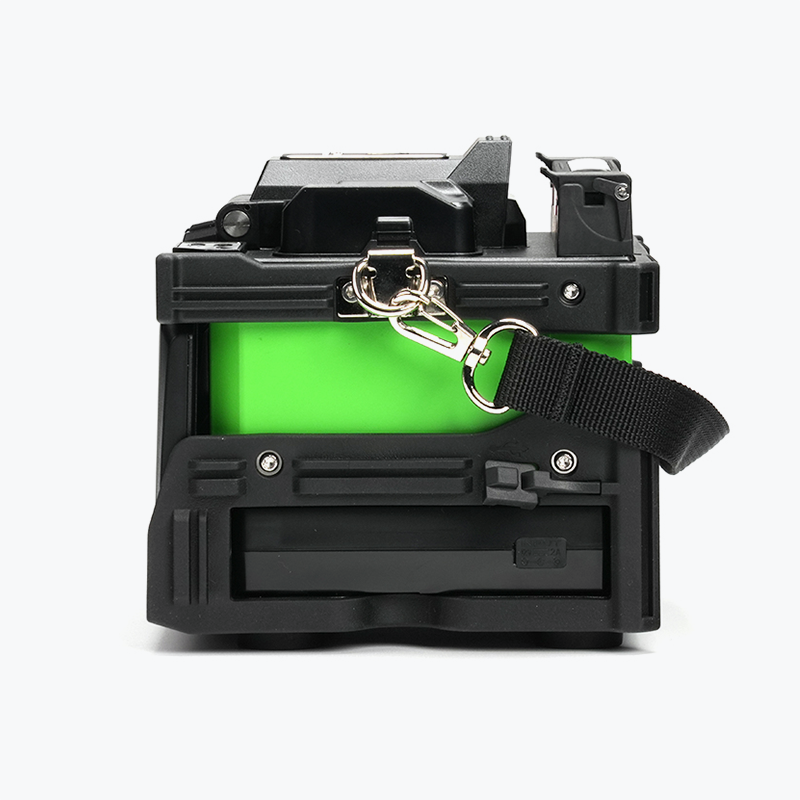

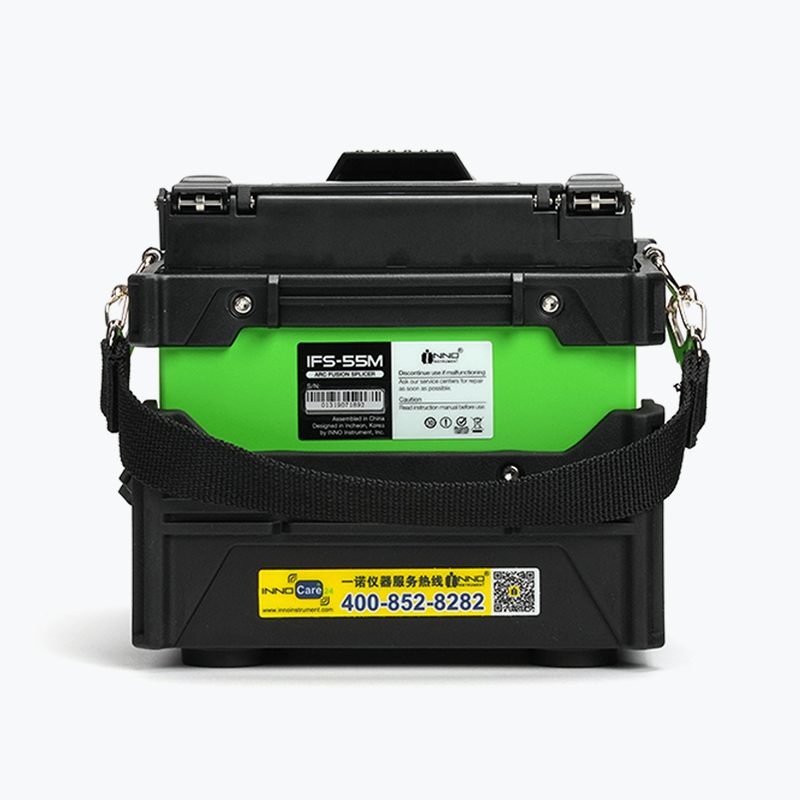

IFS-55M
IFS-55M熔接机,结构设计紧凑,采用可调芯包层对准,并配备多功能夹具,专为FTTH设计。三面白光灯,用户夜间操作更方便;触摸屏,用户体验更舒服。
快速模式7s
20s (普通加热)
电池容量3800mAh
特点
陶瓷V型槽及光纤压锤,经久耐用
放电自动循环校准,提升熔接质量
无反光镜设计,反应更快,便于维护
大电池容量,可完成典型熔接加热355次
可拆卸式SOC加热炉
电极更换方便
特点

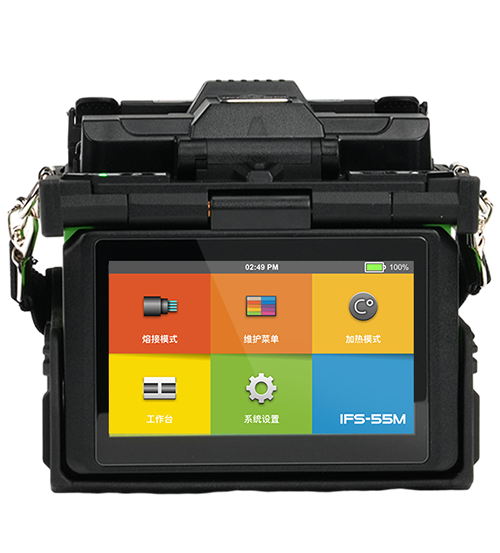

GUI界面, 全新升级
高熔接质量, 低损耗
支持SOC

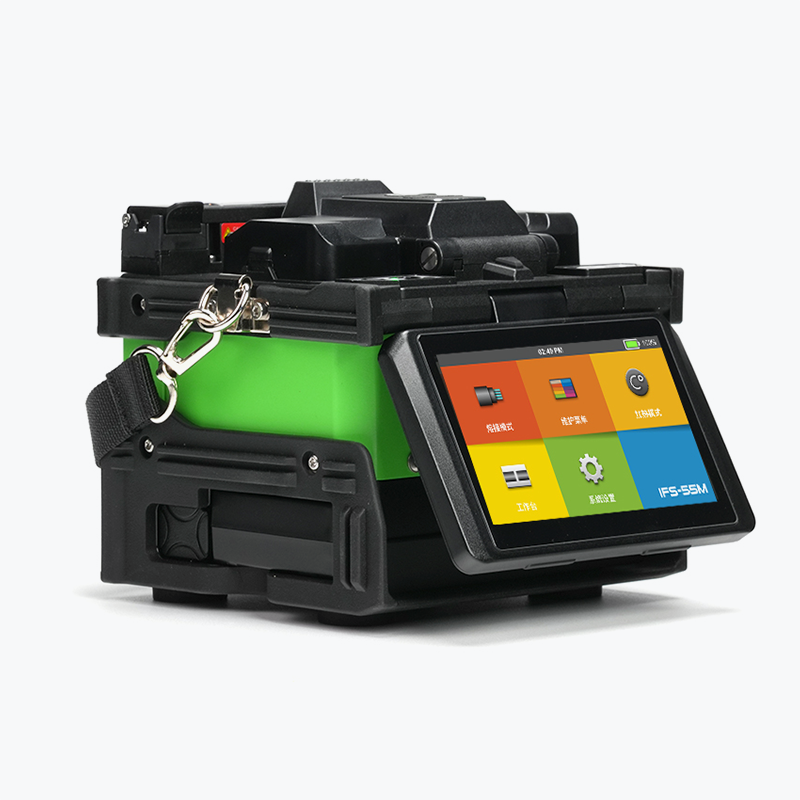

4.3寸LCD触摸显示屏
人性化设计,可设置自动熔接
无反光镜设计,缩短对芯时间,提高工作效率
立即下载我们的目录
保修
查看
售后
查看
协议政策
查看
基本参数
项目 参数
熔接方法 包层对准(四马达) 单芯
适用光纤 SM (ITU-T G.652&G.657) / MM (ITU-T G.651) / DS (ITU-T G 653) / NZDS (ITU-T G.655)
包层直径 125μm
光纤切割长度 5 ~ 16mm
平均损耗 SM: 0.03dB / MM: 0.01dB / DS: 0.05dB / NZDS: 0.05dB / G.657: 0.03dB
回波损耗 >>60dB
熔接时间 快速模式:7秒
熔接模式 预设9种,最多可设置128种
电极寿命 典型放电5500次
加热模式 32种加热模式,预设4种
加热时间 20s (普通加热)
热缩套管类型 20 ~ 60mm
拉力测试 1.96 ~ 2.25N
尺寸 121 x 123 x 124 mm
重量 1.50kg (携带电池)
屏幕 4.3寸彩色屏
白光灯 2个白光灯
光纤放大与显示 放大倍数240倍,拥有2种熔接画面的显示模式
熔接结果存储功能 10,000条熔接数据 / 10,000条熔接图像
电源供电 交流电源AC 100~240V, 直流电源DC 12.6V- 1.8A
外部连接终端 MINI HDM
内置电池容量 电池容量3800mAh, 典型次数170次(熔接+ 加热)
操作条件 海拔0~5000m,相对湿度0~95%,-10~50℃,最大风速15m/s
存储条件 0~95%相对湿度, -20~60℃, 电池 -20~30℃
红光熔接功能 支持红光熔接

产品家族 55m.png

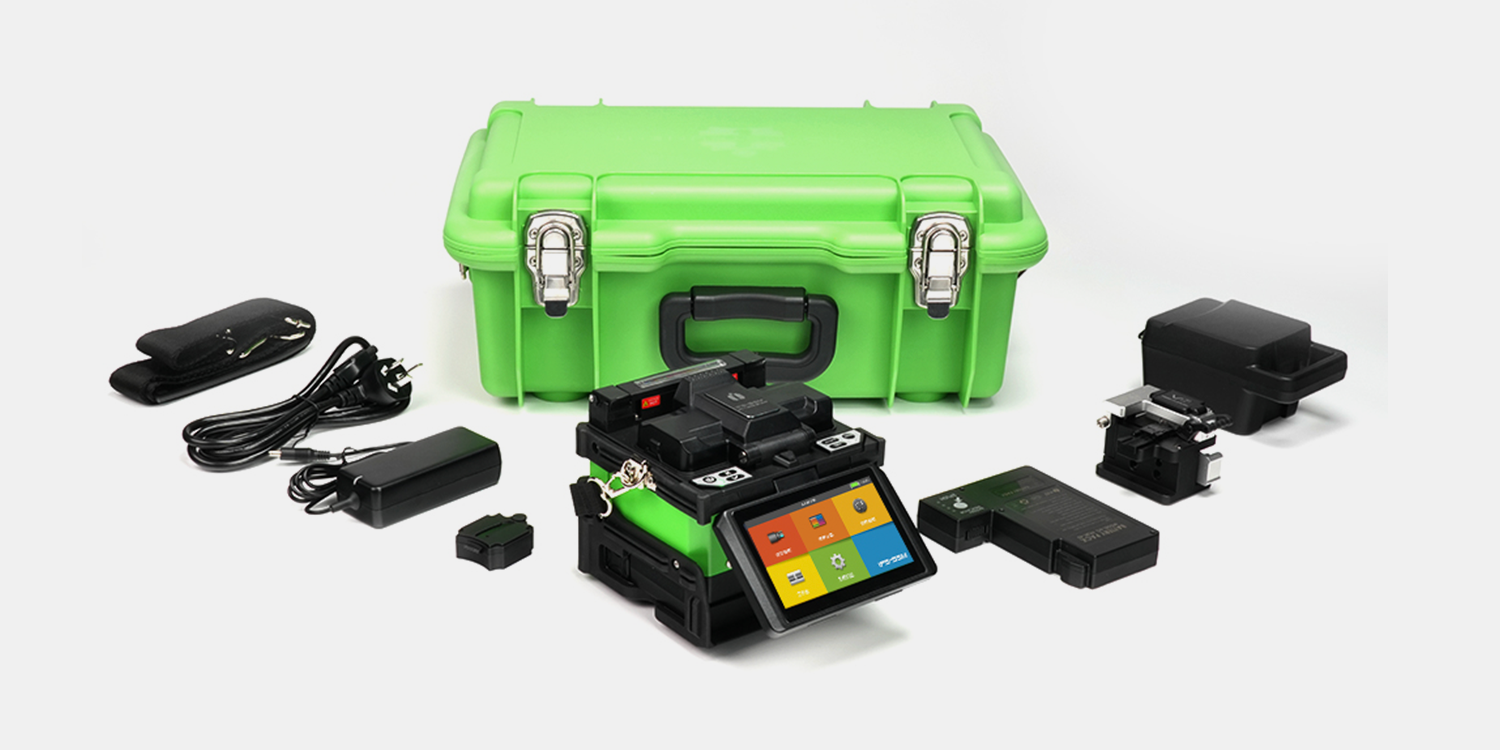

标准配件
大容量电池 FFLBT-40
充电适配器 INNO-PU-7
电源线 F111
携带箱 HCK-55
冷却架 CG-22
背带 NBX-45-01
切割刀 V7
电极棒 E-27
扳手 VF-77-01
冷却架 CG-22
复合式光纤夹具 VFH-40
